Öl- und Gasausrüstung - Wellhead Control Panels

Zuverlässiges Kommando über die Ventile

Bohrlochabschlussvorrichtungen werden mit Fail-to-Safe-Sicherheitsventilen versehen, deren Ausführung je nach Anlage variieren. Zur Regelausstattung gehören ein Surface Safety Valve (SSV) sowie ein Surface Controlled Subsurface Safety Valve (SCSSV) für die Prozesssteuerung und Sicherheitsabschaltung. Diese Sicherheitsventile werden über die Surface Control Panels kontrolliert – und im Notfall übernehmen Emergency Shut Down Panels ihre Steuerung.

Funktionen je nach Anwendung erweitern

Mit den modularen Maximator Surface Control Panels lassen sich hydraulische Funktionen zum sequentiellen Schließen in kompakten Einheiten kombinieren. Unsere innovative Baureihe aus drei Modulen erlaubt es, Steuerungsfunktionen einfach anzupassen. Als Basismodul dient ein Hydraulikblock, über den die Kommunikation mit den Emergency Shut Down Panels und die Steuerung eines SSV läuft. Es umfasst außerdem Druckschalter zur Drucküberwachung, Druckspeicher und -messinstrumente, druckluftbetriebene und manuell bedienbare Niederdruck- und Hochdruckpumpen sowie einen Hydrauliktank. Zusätzliche Steuerungen sind integrierbar: mit einem zweiten Modul für weitere SSVs und einem dritten Modul für ein SCSSV bis zu 10.000 psi.

Die Surface Control Panels aus hochwertigem 316er Stahl im robusten Blockdesign überzeugen weltweit viele unserer Kunden. Die langlebigen und zuverlässigen Vorrichtungen lassen sich dank den übersichtlicher Funktionsplänen an den Modulen leicht bedienen. Als echter Mehrwert erweisen sich die Maximator Hochdruckpumpen, die sich sowohl manuell und als auch mit Druckluft betreiben lassen und damit eine Automatisierung ermöglichen.

Leistungen unserer Standard Surface Panels

• Standard Surface Panels für bis zu drei hydraulische Funktionen
• Maximaler Betriebsdruck: 5.000 psi für SSV und 10.000 psi für SCSSV
• Integrierte Rückschlagventile sorgen für korrekte Öffnungs- und Schließsequenzen
• Blockbauweise reduziert mögliche Leckagestellen und erhöht somit die Prozesssicherheit
• Modularer Aufbau ermöglicht einfache Erweiterung der Control Panels
• Hochdruckpumpen sowohl per Hand aber auch Druckluft zu betätigen
• Edelstahlausführung (316 SS) für extreme Umgebungsbedingungen

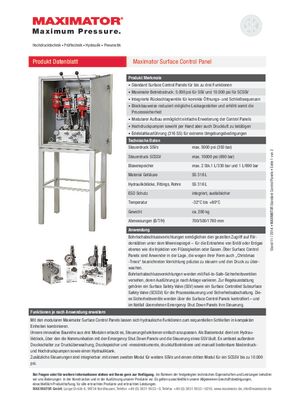

Technische Daten

	18112014_Data-Sheet_Maximator-Standard-Control-Panel-DE.pdf
	herunterladen
